Một hệ thống đèn chiếu sáng sân Pickleball hoàn hảo không chỉ dừng lại ở việc chọn mua bóng đèn tốt, mà phụ thuộc rất lớn vào kỹ thuật thi công hệ thống điện và hạ tầng trụ móng. Đã có rất nhiều cụm sân gặp sự cố nhảy aptomat liên tục, nhảy điện khi mưa bão, sụt áp làm đèn bị mờ ở các cột xa, hay nghiêm trọng hơn là đứt dây âm đất gây thất thoát doanh thu hàng ngày.
Bài viết này sẽ hướng dẫn chi tiết quy trình thi công điện, lắp đặt tủ điều khiển thông minh và kỹ thuật dựng cột đèn sân Pickleball đạt chuẩn thi đấu thương mại từ A - Z.
Xem thêm giải pháp chiếu sáng tổng thể cho các bộ môn thể thao khác tại: Giải pháp & báo giá đèn chiếu sáng sân thể thao chuyên dụng 2026.
Hình 1: Đấu nối hệ thống tủ điện điều khiển phân tải chống rò điện và hẹn giờ tự động cho cụm sân Pickleball chuyên nghiệp.
1. Tiêu chuẩn kỹ thuật thiết kế hệ thống điện cho cụm sân Pickleball
Để đảm bảo hệ thống vận hành an toàn 24/7 và kéo dài tuổi thọ cho các thiết bị đèn LED, hạ tầng điện cần tuân thủ nghiêm ngặt các thông số sau:
- Tính toán tiết diện dây dẫn (Tránh sụt áp): Với các cụm sân có chiều dài đường dây từ tủ trung tâm đến cột đèn xa trên 40m, cần sử dụng cáp đồng ngầm (CU/XLPE/PVC) tiết diện tối thiểu 2x4.0 mm² đến 2x6.0 mm² để chống hiện tượng sụt áp làm giảm công suất đèn.
- Hệ thống tủ điện điều khiển thông minh: Tủ điện đóng vai trò "trái tim" của cụm sân, bao gồm:
- Aptomat chống rò ELCB/RCBO chống giật an toàn tuyệt đối khi trời mưa ẩm.
- Khởi động từ (Contactor) chịu tải công suất lớn, tránh việc bật/tắt công tắc cơ bị phóng điện hồ quang.
- Bộ Timer hẹn giờ hoặc công tắc thông minh kết nối Wi-Fi/4G giúp chủ sân quản lý bật/tắt đèn tự động theo ca đặt sân của khách.
- Bộ chống sét lan truyền (SPD) bảo vệ dàn chip LED đắt tiền khi có dông sét.
- Đường cáp âm đất chịu lực: Toàn bộ dây nguồn chạy dọc các sân phải được luồn trong ống nhựa xoắn chịu lực HDPE chôn sâu từ 50cm - 70cm dưới lòng đất, có rải lớp cát đệm và băng cảnh báo cáp ngầm.\
LED Chính Hãng nhận khảo sát và đo đạc độ rọi Lux tận nơi miễn phí trong 2 giờ tại tất cả các quận huyện TP.HCM (Thủ Đức, Quận 7, Tân Bình, Bình Chánh...)
2. Kỹ thuật đúc móng trụ và dựng cột đèn sân Pickleball (6m - 8m)
Cột đèn không chỉ có nhiệm vụ nâng đỡ đầu đèn mà còn phải chịu được sức gió bão cấp 10 - 12 mà không bị rung lắc gây nhấp nháy ánh sáng.
3. Sơ đồ bố trí cột và vị trí lắp đèn chống chói lóa tuyệt đối
Đối với môn Pickleball, đường đi của trái bóng thường xuyên bay cao qua đầu khu vực Non-Volley Zone (Kitchen). Nếu bố trí đèn chiếu thẳng từ trên xuống hoặc đặt sai góc, VĐV sẽ bị mù sáng tạm thời.

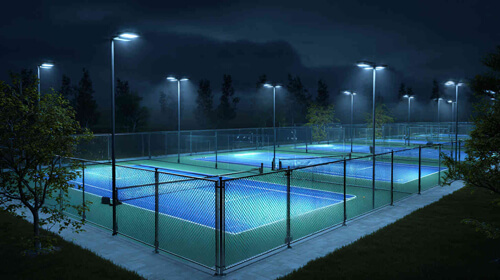

Hình 2: Sơ đồ bố trí hệ thống cột đèn dọc hai đường biên giúp ánh sáng phân bổ đồng đều và không rọi trực tiếp vào mắt người chơi.
- Giải pháp 6 cột/sân (Tiêu chuẩn CLB thi đấu): Đặt 3 cột mỗi bên đường biên dọc. Sử dụng 6 bộ đèn pha LED Module Zeus 200W. Phương án này cho độ đều ánh sáng cực cao (Uo > 0.7), loại bỏ hoàn toàn bóng râm dưới chân cầu thủ.
- Giải pháp 4 cột/sân (Tiêu chuẩn giải trí tiết kiệm): Đặt 4 cột ở 4 góc ngoài hành lang biên. Sử dụng 4 - 8 bộ đèn pha LED Module Zeus 300W công suất lớn với ống kính thấu kính gương cầu bóp hướng chùm sáng.
- Kỹ thuật căn chỉnh góc chống chói: Đèn phải được chỉnh góc nghiêng chéo từ 15° đến 25° hướng về tâm sân, không bao giờ được chiếu vuông góc song song với mặt đất.
4. Bảng dự toán chi phí vật tư & Thi công điện đèn trọn gói (Tham khảo)
Dưới đây là bảng dự toán chi phí thi công trọn gói cho 01 sân Pickleball đơn (Kích thước 6.1m x 13.4m) đạt tiêu chuẩn độ rọi 350 Lux:
- Hệ thống đầu đèn Zeus (6 bộ 200W): 10.500.000đ - 13.500.000đ
- Hệ thống cột mạ kẽm (6 cột 6m + Móng mạ kẽm): 12.000.000đ - 15.000.000đ
- Vật tư cáp điện, ống HDPE, tủ điện điều khiển: 4.500.000đ - 6.000.000đ
- Nhân công đào hố móng, đổ bê tông, dựng cột & đấu nối: 5.000.000đ - 7.000.000đ
👉 Tổng dự toán trọn gói chỉ từ 32.000.000đ - 41.500.000đ / sân (Tùy thuộc địa hình thi công thực tế và khoảng cách đường cáp nguồn).
Khám phá thêm các thiết bị chuyên dụng tại: Trang sản phẩm đèn sân Pickleball ngoài trời đạt chuẩn IP66.
Câu Hỏi Thường Gặp Khi Thi Công Điện Đèn Sân Pickleball
1. Nên đi cáp điện âm đất hay treo cáp nổi trên xà lưới?
Phương án đi cáp điện âm đất luồn ống HDPE chịu lực là phương án tối ưu nhất. Nó giúp đảm bảo tính thẩm mỹ cao cho cụm sân thương mại, đồng thời tránh nguy cơ nắng mưa làm mục lớp giáp vỏ nhựa gây rò rỉ điện như phương án đi cáp treo nổi.
2. Chiều cao cột đèn bao nhiêu m là chuẩn nhất để không bị chói?
Chiều cao cột lý tưởng nhất cho sân Pickleball ngoài trời là 6.0m - 7.0m. Cột càng cao thì góc chiếu của đèn càng dốc xuống mặt sân, giúp nguồn sáng rọi đều mà không chiếu thẳng vào mắt người chơi khi họ thực hiện các cú đánh bóng bổng (Lob).
3. Thời gian thi công trọn gói cụm 4 sân Pickleball mất bao lâu?
Thời gian thi công trọn gói cho cụm 4 sân dao động từ 3 - 5 ngày. Trong đó bao gồm 1 ngày đào hố móng đúc bê tông (chờ khô 2 ngày), 1 ngày chôn đường ống đi cáp âm và 1 ngày dựng cột, gá đèn & cân chỉnh góc chiếu Lux vào buổi tối.
