📌 TÓM TẮT GIẢI PHÁP TỪ KỸ SƯ CÔNG TY AUSOTECH:
Để tính số lượng đèn LED nhà xưởng chuẩn nhất, doanh nghiệp sử dụng công thức Phương pháp Quang thông: N = (E × A) / (Φ × Uf × Mf). Ví dụ: Xưởng may 1.000m² yêu cầu độ rọi 500 Lux (chuẩn TCVN 7114-1:2008) sẽ cần chính xác 46 bộ đèn LED nhà xưởng 150W. LED Chính Hãng (thuộc Công ty TNHH Ausotech) cung cấp dịch vụ khảo sát tận nơi, xuất file bản vẽ DIALux 3D miễn phí và thi công trọn gói tại TPHCM, Bình Dương, Long An, Đồng Nai.
Việc tính toán thiếu chính xác số lượng bộ đèn khi thiết kế hệ thống chiếu sáng công nghiệp dẫn đến hai hệ lụy nghiêm trọng: thừa đèn gây lãng phí hàng trăm triệu đồng tiền vật tư và điện năng, hoặc thiếu đèn gây mỏi mắt, giảm năng suất lao động và không đạt tiêu chuẩn kiểm định an toàn lao động PCCC/Bộ Y Tế.
Bài viết này được biên soạn bởi đội ngũ kỹ sư điện công nghiệp tại Công ty TNHH Ausotech, hướng dẫn bạn chi tiết cách tính số lượng đèn LED nhà xưởng theo tiêu chuẩn TCVN 7114-1:2008, kèm bảng trắc nghiệm tra cứu nhanh và mẫu file mô phỏng DIALux evo 3D thực tế.
I. Tiêu Chuẩn Độ Rọi Lux (E) Bắt Buộc Cho Từng Loại Nhà Xưởng (TCVN 7114-1:2008)
Độ rọi (ký hiệu: E, đơn vị: Lux) là lượng quang thông chiếu trên một đơn vị diện tích mặt sàn (1 Lux = 1 Lumen/m^2). Mức độ rọi tiêu chuẩn cho từng ngành sản xuất tại Việt Nam được quy định rõ trong tiêu chuẩn quốc gia TCVN 7114-1:2008:
| Khu Vực / Loại Hình Sản Xuất | Độ Rọi Tiêu Chuẩn E (Lux) | Chỉ Số Hoàn Màu (CRI) | Gợi Ý Dòng Đèn Phù Hợp |
|---|---|---|---|
| Kho hàng, lối đi nội bộ, khu tập kết pallet | 100 - 150 Lux | CRI ≥ 60 | Đèn LED nhà xưởng 100W |
| Khu vực đóng gói, dán nhãn, xưởng chế biến gỗ | 200 - 300 Lux | CRI ≥ 80 | Đèn Highbay UFO 100W - 150W |
| Xưởng gia công cơ khí thô, xưởng đúc, ép nhựa | 300 - 400 Lux | CRI ≥ 80 | Đèn nhà xưởng chóa nhôm 150W |
| Xưởng may công nghiệp, kiểm hàng (KCS), lắp ráp điện tử | 500 - 750 Lux | CRI ≥ 85 | Đèn LED nhà xưởng 200W / Module |

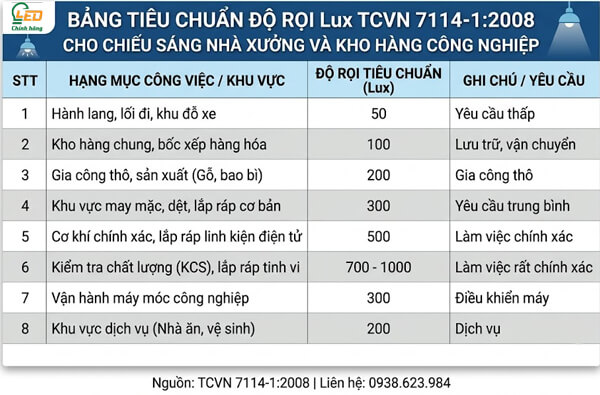

Hình 1: Bảng tra cứu độ rọi tiêu chuẩn (Lux) cho nhà xưởng công nghiệp theo TCVN 7114-1:2008
II. Công Thức Tính Số Lượng Đèn LED Nhà Xưởng (Phương Pháp Quang Thông)
Phương pháp Hệ số sử dụng (Lumen Method) là phương pháp tính toán chuẩn kỹ thuật được các kỹ sư Ausotech áp dụng để xác định chính xác số lượng bộ đèn cần trang bị:
N = (E × A) / (Φ × U<sub>f</sub> × M<sub>f</sub>)
Trong đó các thông số kỹ thuật bao gồm:
- N: Số lượng bộ đèn LED nhà xưởng cần tính (bộ).
- E: Độ rọi tiêu chuẩn yêu cầu cho mặt sàn (Lux).
- A: Diện tích mặt sàn nhà xưởng (m^2) = Chiều dài × Chiều rộng.
- Phi (Quang thông 1 bộ đèn): Công suất đèn (W) × Hiệu suất phát quang (lm/W). (Ví dụ: Đèn 150W có hiệu suất 130 lm/W, Phi = 150 x 130 = 19.500 lm).
- U_f (Hệ số sử dụng nhà xưởng): Tỷ lệ ánh sáng truyền tới mặt sàn làm việc. Phụ thuộc vào màu sơn tường và độ cao trần. Đối với nhà xưởng công nghiệp, U_f thường dao động từ 0,65 – 0,80.
- M_f (Hệ số hao hụt / bảo trì): Tính tới sự suy giảm quang thông do bụi bẩn bám vào chóa đèn theo thời gian. Môi trường xưởng tiêu chuẩn lấy M_f = 0,8; môi trường xưởng gỗ/bụi nhiều lấy M_f = 0,7.
✍️ Ví dụ tính toán từng bước thực tế:
Bài toán: Tính số lượng đèn cho nhà xưởng may công nghiệp có chiều dài 50m, chiều rộng 20m (Diện tích A = 1.000m^2), độ cao trần 8m. Chủ đầu tư lựa chọn dòng đèn nhà xưởng Zeus Highbay UFO 150W (Quang thông 19.500 lm).
- Bước 1: Tra độ rọi yêu cầu E: Xưởng may đòi hỏi E = 500 Lux.
- Bước 2: Tính tổng quang thông cần thiết: E x A = 500 x 1.000 = 500.000 lm.
- Bước 3: Tra hệ số U_f và M_f: Trần 8m chọn U_f = 0,7; xưởng may ít bụi chọn M_f = 0,8.
- Bước 4: Áp dụng công thức tính N: N = frac{500.000}{19.500 x 0,7x 0,8 = 500.000 x 10.920 = 45,79 bộ
- Kết luận: Cần trang bị 46 bộ đèn LED Highbay 150W, bố trí thành 4 hàng (mỗi hàng 11 - 12 bộ) để đảm bảo độ rọi phủ đều toàn bộ mặt sàn.

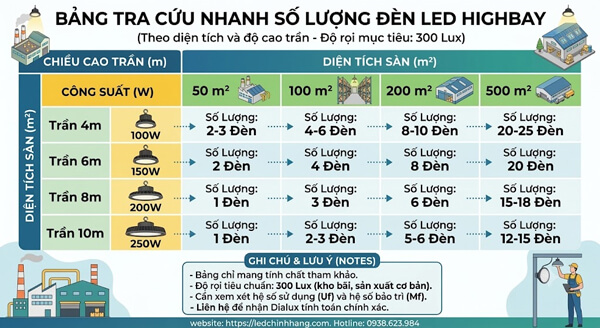

III. Bảng Trắc Nghiệm / Tra Cứu Nhanh Số Lượng Đèn Theo Diện Tích Xưởng
Dưới đây là bảng trắc nghiệm tính sẵn số lượng bộ đèn cho các quy mô diện tích xưởng phổ biến (với giả định hệ số U_f = 0,7 và M_f = 0,8):
| Diện Tích Nhà Xưởng | Mục Đích Sử Dụng (Lux) | Loại Đèn LED Chọn Dùng | Số Lượng Cần Lắp (Bộ) | Khoảng Cách Treo Đèn |
|---|---|---|---|---|
| 500 m² (10m x 50m) |
Kho chứa hàng (200 Lux) | Đèn 100W (13.000 lm) | 13 - 14 bộ | Cách nhau 6m - 7m |
| Xưởng cơ khí (350 Lux) | Đèn 150W (19.500 lm) | 16 - 17 bộ | Cách nhau 5m - 6m | |
| 1.000 m² (20m x 50m) |
Xưởng chế biến (300 Lux) | Đèn 150W (19.500 lm) | 28 - 30 bộ | Cách nhau 5m - 6m |
| Xưởng may / Lắp ráp (500 Lux) | Đèn 150W (19.500 lm) | 46 - 48 bộ | Cách nhau 4m - 5m | |
| 2.000 m² (40m x 50m) |
Kho Logistics cao tầng (200 Lux) | Đèn 150W (19.500 lm) | 37 - 40 bộ | Cách nhau 6m - 7m |
| Xưởng cơ khí lớn (400 Lux) | Đèn 200W (26.000 lm) | 55 - 58 bộ | Cách nhau 5m - 6m |
Hình 2: Sơ đồ bố trí khoảng cách đai treo đèn LED nhà xưởng chuẩn độ đồng đều ánh sáng U0
IV. Tối Ưu Ánh Sáng Bằng Mô Phỏng DIALux evo 3D (Cung Cấp Bởi Ausotech)
Tính toán bằng công thức thủ công trên giấy chỉ cho ra tổng số lượng đèn, nhưng chưa thể thể hiện được độ đồng đều ánh sáng (U_0) hay vùng bóng râm do chướng ngại vật (máy móc, kệ hàng cao tầng).
Do đó, đối với các dự án nhà xưởng quy mô lớn, kỹ sư của Công ty TNHH Ausotech luôn tiến hành mô phỏng 3D trên phần mềm chuyên dụng DIALux evo để xuất bản vẽ kỹ thuật chi tiết:
- Tính toán độ đồng đều U_0: Đảm bảo U_0 ge 0,6 (tránh tình trạng chỗ quá sáng, chỗ lại bị tối).
- Chọn góc chiếu thấu kính thích hợp: Trần 6m - 8m chọn góc chiếu 120 độ; trần 9m - 12m chọn góc chiếu 90 độ hoặc 60 độ để ánh sáng không bị thất thoát.
- Tối ưu đường dây điện & vị trí tủ điện điều khiển: Tiết kiệm chiều dài dây dẫn cáp đồng Cadivi và máng cáp trunking.

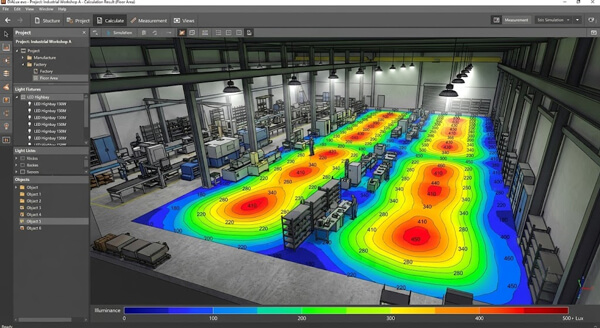

Hình 3: Bản vẽ xuất báo cáo đồ thị màu phân bố độ rọi Lux thực tế từ phần mềm DIALux evo của Kỹ sư Ausotech
V. Báo Giá Vật Tư Đèn & Chi Phí Thi Công Lắp Đặt Hệ Thống Chiếu Sáng
Dưới đây là bảng dự toán chi phí vật tư đèn LED nhà xưởng chính hãng tại LED Chính Hãng và đơn giá thi công kéo dây trọn gói từ Ausotech:
| Hạng Mục Vật Tư / Dịch Vụ | Thương Hiệu / Quy Cách | Đơn Giá Tham Khảo (VNĐ) | Ghi Chú Kỹ Thuật |
|---|---|---|---|
| Đèn LED Nhà Xưởng 100W | Zeus / Rạng Đông / Paragon | 680.000đ – 1.250.000đ | Đầy đủ CO, CQ, VAT, BH 24T |
| Đèn LED Nhà Xưởng 150W | Zeus / Rạng Đông / Paragon Highbay | 980.000đ – 1.850.000đ | Chip LED Philips/Bridgelux, IP65 |
| Đèn LED Nhà Xưởng 200W | Highbay UFO / Module công suất lớn | 1.450.000đ – 2.450.000đ | Nguồn Meanwell / Done cao cấp |
| Nhân công thi công treo đèn & kéo dây | Đội ngũ kỹ sư Ausotech (Xe nâng Scissor Lift) | 120.000đ – 250.000đ / bộ | Bao gồm ty treo, ốc nở, đấu nối tủ điện |
VI. Câu Hỏi Thường Gặp (FAQ)
Q1: Tính số lượng đèn LED nhà xưởng cần dựa vào những thông số nào?
Trả lời: Cần 5 thông số chính: Diện tích xưởng ($m^2$), Độ rọi tiêu chuẩn TCVN (Lux), Quang thông bộ đèn (Lumen), Hệ số sử dụng nhà xưởng ($U_f$) và Hệ số hao hụt bụi bẩn ($M_f$).
Q2: Nhà xưởng 1.000m² trần cao 8m cần bao nhiêu bộ đèn LED 150W?
Trả lời: Với xưởng may/cơ khí yêu cầu độ rọi 500 Lux, bạn cần đúng 46 bộ đèn LED 150W (quang thông 130 lm/W) để đảm bảo ánh sáng đạt chuẩn.
Q3: Ausotech có hỗ trợ khảo sát công trình và vẽ bản vẽ DIALux miễn phí không?
Trả lời: Có. Kỹ sư của Công ty TNHH Ausotech hỗ trợ khảo sát tận nơi và xuất bản vẽ mô phỏng DIALux 3D hoàn toàn miễn phí cho nhà xưởng từ 500m² trở lên tại TPHCM, Bình Dương, Long An, Đồng Nai.
